配電箱的內部結構包括哪些？看了這篇文章你就懂了！
發布時間：2022-11-18 10:37:06 作者：行業大咖秀 點擊：1910
我們經常在很多工地上會看到一些施工配電箱，會用很醒目的顏色的圍欄圍起來。那么什么是配電箱呢？又有什么用途呢？那配電箱的內部結構包括哪些？今天配電箱生產廠家電氣為大家分享這篇文章，看了你就懂了哦！
配電箱也叫配電柜，是電動機控制中心的統稱。配電箱是按電氣接線要求將開關設備、測量?jī)x表、保護電器和輔助設備組裝在封閉或半封閉金屬柜中或屏幅上，構成低壓配電裝置。
配電箱的用途:
便于管理，當發生電路故障時有利于檢修。 配電箱和配電柜配電盤配電憑等，是集中安裝開關、儀表等設備的成套裝置。
常用的配電箱有木制和鐵板制兩種，現在哪兒的用電量都挺大的，所以還是鐵的用的比較多。 配電箱的用途，當然是方便停、送電，起到計量和判斷停、送電的作用。
配電箱構成主要分為兩部分：
一是成套部件，即配電箱外殼及其相關配件。
二是電氣元件及相關附件，即空氣開關和其所需要的附件。
配電箱柜內有以下各部分組成：
斷路器；漏電保護開關；雙電源自動轉換開關；浪涌保護器；電度表；電流表；電壓表。
斷路器：既開關，是配電柜的主要元器件。
漏電保護開關：既具備漏電保護功能，人觸摸到帶電體會跳閘，確保人身安全，是漏電保護器的主要功能；用電設備如果絕緣不好漏電到外殼上，漏電保護器也會跳閘，避免人體觸摸觸電。同時具備電流通斷功能、過負荷保護和短路保護功能。
雙電源自動轉換開關：雙電源自動轉換開關為電源二選一自動切換系統。適合用于UPS-UPS，UPS-發電機，UPS-市電等任意兩路電源的不斷電轉換。
浪涌保護器：也叫防雷器，是一種為各種電子設備、儀器儀表、通訊線路提供安全防護的電子裝置。當電氣回路或者通信線路中因?yàn)橥饨绲母蓴_突然產生尖峰電流或者電壓時，浪涌保護器能在極短的時間內導通分流，從而避免浪涌對回路中其他設備的損害。
電度表：是電工通常用的電能表，是用來測量電能的儀表，俗稱電度表。
電度表工作原理：當電能表接入電路時,電壓線圈和電流線圈產生的磁通穿過圓盤,這些磁通在時間和空間上不同相,分別在圓盤上感應出渦流，由于磁通與渦流的相互作用而產生轉動力矩使圓盤轉動,因磁鋼的制動作用,使圓盤的轉速達到勻速運動。
由于磁通與電路中的電壓和電流成正比例,使圓盤在其作用下以正比于負載電流的轉速運動,圓盤的轉動經蝸桿傳動到計度器,計度器的示數就是電路中實際所使用的電能。
電流表：電流表是跟據通電導體在磁場中受磁場力的作用而制成的。當有電流通過時，電流沿彈簧、轉軸通過磁場，電流切磁感線，所以受磁場力的作用，使線圈發生偏轉，帶動轉軸、指針偏轉。
由于磁場力的大小隨電流增大而增大，所以就可以通過指針的偏轉程度來觀察電流的大小。
電壓表：電壓表是測量電壓的一種儀器，常用電壓表――伏特表符號：V，在靈敏電流計里面有一個永磁體，在電流計的兩個接線柱之間串聯一個由導線構成的線圈，線圈放置在永磁體的磁場中，并通過傳動裝置與表的指針相連。
不過以上講到的幾種元器件都是配電箱中最基本的元器件，在實際生產過程中還會根據配電箱不同的用途，以及對配電箱的使用要求來增加其他的元器件，如：交流接觸器、中間繼電器、時間繼電器、按鈕、信號指示燈、KNX智能開關模塊（帶容性負載）及后臺監控系統、智能消防疏散照明及后臺監控系統、電氣火災/漏電監控探測器及后臺監控系統、EPS電源電池等等。

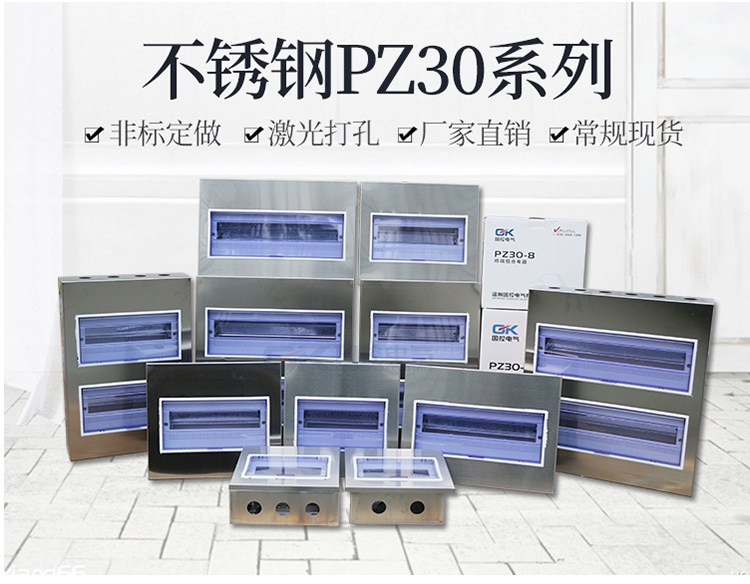

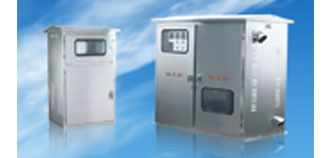

看了以上內容你知道“配電箱的內部結構包括哪些”了吧？在此電氣呼吁大家：電力設備雖好用，但是操作要規范！浙江電氣有限公司專業生產、銷售高低壓成套、不銹鋼配電箱和鐵制配電箱：PZ30系列、PZ40系列、電表箱、動力箱、動力柜、多媒體箱、基業箱、電視：箱、光纖入戶箱、小型斷路器、塑殼斷路器以及漏電系列等配電產品，并且通過了國家強制性CCC認證。選擇配電箱就來，電氣是您正確的選擇，我們真誠為您服務！
配電箱也叫配電柜，是電動機控制中心的統稱。配電箱是按電氣接線要求將開關設備、測量?jī)x表、保護電器和輔助設備組裝在封閉或半封閉金屬柜中或屏幅上，構成低壓配電裝置。
配電箱的用途:
便于管理，當發生電路故障時有利于檢修。 配電箱和配電柜配電盤配電憑等，是集中安裝開關、儀表等設備的成套裝置。
常用的配電箱有木制和鐵板制兩種，現在哪兒的用電量都挺大的，所以還是鐵的用的比較多。 配電箱的用途，當然是方便停、送電，起到計量和判斷停、送電的作用。
配電箱構成主要分為兩部分：
一是成套部件，即配電箱外殼及其相關配件。
二是電氣元件及相關附件，即空氣開關和其所需要的附件。
配電箱柜內有以下各部分組成：
斷路器；漏電保護開關；雙電源自動轉換開關；浪涌保護器；電度表；電流表；電壓表。
斷路器：既開關，是配電柜的主要元器件。
漏電保護開關：既具備漏電保護功能，人觸摸到帶電體會跳閘，確保人身安全，是漏電保護器的主要功能；用電設備如果絕緣不好漏電到外殼上，漏電保護器也會跳閘，避免人體觸摸觸電。同時具備電流通斷功能、過負荷保護和短路保護功能。
雙電源自動轉換開關：雙電源自動轉換開關為電源二選一自動切換系統。適合用于UPS-UPS，UPS-發電機，UPS-市電等任意兩路電源的不斷電轉換。
浪涌保護器：也叫防雷器，是一種為各種電子設備、儀器儀表、通訊線路提供安全防護的電子裝置。當電氣回路或者通信線路中因?yàn)橥饨绲母蓴_突然產生尖峰電流或者電壓時，浪涌保護器能在極短的時間內導通分流，從而避免浪涌對回路中其他設備的損害。
電度表：是電工通常用的電能表，是用來測量電能的儀表，俗稱電度表。
電度表工作原理：當電能表接入電路時,電壓線圈和電流線圈產生的磁通穿過圓盤,這些磁通在時間和空間上不同相,分別在圓盤上感應出渦流，由于磁通與渦流的相互作用而產生轉動力矩使圓盤轉動,因磁鋼的制動作用,使圓盤的轉速達到勻速運動。
由于磁通與電路中的電壓和電流成正比例,使圓盤在其作用下以正比于負載電流的轉速運動,圓盤的轉動經蝸桿傳動到計度器,計度器的示數就是電路中實際所使用的電能。
電流表：電流表是跟據通電導體在磁場中受磁場力的作用而制成的。當有電流通過時，電流沿彈簧、轉軸通過磁場，電流切磁感線，所以受磁場力的作用，使線圈發生偏轉，帶動轉軸、指針偏轉。
由于磁場力的大小隨電流增大而增大，所以就可以通過指針的偏轉程度來觀察電流的大小。
電壓表：電壓表是測量電壓的一種儀器，常用電壓表――伏特表符號：V，在靈敏電流計里面有一個永磁體，在電流計的兩個接線柱之間串聯一個由導線構成的線圈，線圈放置在永磁體的磁場中，并通過傳動裝置與表的指針相連。
不過以上講到的幾種元器件都是配電箱中最基本的元器件，在實際生產過程中還會根據配電箱不同的用途，以及對配電箱的使用要求來增加其他的元器件，如：交流接觸器、中間繼電器、時間繼電器、按鈕、信號指示燈、KNX智能開關模塊（帶容性負載）及后臺監控系統、智能消防疏散照明及后臺監控系統、電氣火災/漏電監控探測器及后臺監控系統、EPS電源電池等等。
看了以上內容你知道“配電箱的內部結構包括哪些”了吧？在此電氣呼吁大家：電力設備雖好用，但是操作要規范！浙江電氣有限公司專業生產、銷售高低壓成套、不銹鋼配電箱和鐵制配電箱：PZ30系列、PZ40系列、電表箱、動力箱、動力柜、多媒體箱、基業箱、電視：箱、光纖入戶箱、小型斷路器、塑殼斷路器以及漏電系列等配電產品，并且通過了國家強制性CCC認證。選擇配電箱就來，電氣是您正確的選擇，我們真誠為您服務！
熱門推薦
相關推薦

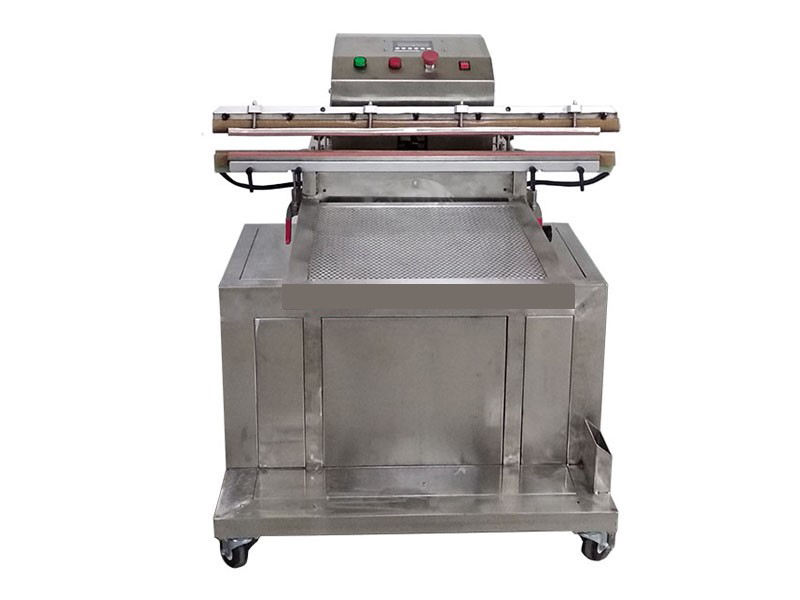

全自動真空包裝機發展優勢
